I materialbehandlingsprosessene i industrier som gruvedrift, kjemiteknikk, byggematerialer og korn, er vibrerende sikter nøkkelutstyret for å oppnå klassifisering, fjerning av urenheter og filtrering. Det finnes ulike typer vibrerende skjermer på markedet. DeSirkulær vibrerende skjermog den lineære vibrerende skjermen, som de to mest brukte mainstream-modellene, får ofte brukere til å støte på valgvansker på grunn av deres uklare kjerneforskjeller.
Denne artikkelen vil grundig analysere forskjellene mellom de to fra flere dimensjoner, inkludert arbeidsprinsipp, strukturelle egenskaper, nøkkelkomponenter og aktuelle scenarier. Ved å kombinere de strukturelle detaljene til utstyret med faktiske brukskrav, vil det gi deg presis utvalgsreferanse for å unngå å gjøre feil.

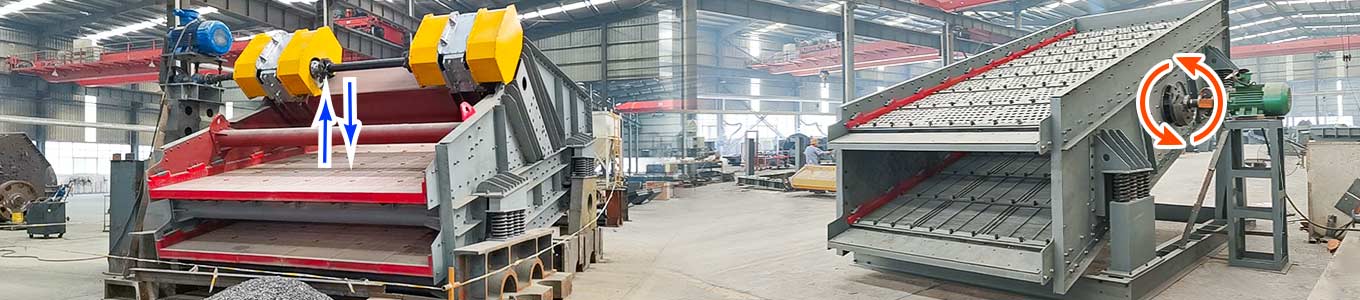

Forskjeller i definisjon og arbeidsprinsipp
(1) Lineær vibrerende skjerm
- ● Kjernedefinisjon:Vibrasjonsbanen til den lineære vibrerende skjermen er omtrent en rett linje. Strømkilden er to vibrerende motorer eller eksitasjonsenheter, og den har hovedsakelig høy effekt og kontinuerlige partikkelstørrelsesklassifiseringsoperasjoner av-mellomstørrelse.
- ● Arbeidsprinsipp:To vibrerende motorer roterer i motsatte retninger synkront, og genererer horisontal eksitasjonskraft. Skjermkroppen beveger seg i en rett frem- og tilbakegående bevegelse under påvirkning av støttefjærer. Etter å ha kommet inn i skjermoverflaten, løftes materialene kontinuerlig og skyves fremover langs den rette linjen.
- ● Klassifiseringslogikk:Materialer som er mindre enn skjermhullstørrelsen faller gjennom skjermhullet under bevegelsesprosessen og fullstendig klassifisering; materialer større enn silhullet fortsetter å bli transportert fremover, og oppnår til slutt effektiv separasjon av materialer med forskjellige partikkelstørrelser.
(2) Sirkulær vibrerende skjerm
- ● Kjernedefinisjon:En sirkulær vibrerende skjerm har en sirkulær eller elliptisk vibrasjonsbane. To motorer driver to sett med vibratorer for å rotere i samme retning via kileremmer. Silkassen vibrerer ved hjelp av sentrifugalkraft generert av en eksentrisk blokk, og legger vekt på fingradering og håndtering av komplekse materialer.
- ● Arbeidsprinsipp:Sentrifugalkraften som genereres av vibratorens rotasjon, virker på skjermboksen, og får den til å vibrere i et sirkulært eller nesten{0}}sirkulært mønster. Materialet faller kontinuerlig og løsner på skjermens overflate; materiale mindre enn silåpningene passerer jevnt gjennom, mens materiale større enn åpningene slippes ut fra utløpet.
- ● Fleksibel justering:Amplituden kan justeres fritt ved å øke eller redusere antall motvekter på vibratoren; justering av vinkelen på den eksentriske blokken endrer materialets oppholdstid på skjermoverflaten, tilpasset ulike skjermingskrav.
Sammenligning av strukturelle egenskaper
(1) Lineær vibrerende skjerm
- ● Forenklet struktur:Den lineære vibrerende skjermen har et lite antall komponenter, en enkel kroppsdesign og ingen komplekse overføringsforbindelsesstrukturer. Den generelle layouten er oversiktlig, og det daglige vedlikeholdet og reparasjonen er relativt enkelt.
- ● Kjernefordeler:
- ① Stor prosesseringskapasitet: Materialene beveger seg langs en rett bane i høy hastighet, og tilbringer kort tid på skjermingsoverflaten. Behandlingskapasiteten per tidsenhet er enestående, spesielt egnet for stor-kontinuerlig produksjon med en kapasitet på over 1000 tonn.
- ② Effektiv klassifisering: Den lineære bevegelsen sikrer jevn og grundig kontakt mellom materialene og skjermingsoverflaten, med klare klassifiseringsgrenser. Den kan raskt fullføre separasjonen av grove og mellomstore-partikler (som 10-50 mm), noe som viser betydelige fordeler i produksjonseffektivitet.
- ③ Fleksibel flerlags-design: Støtter utformingen av 2-5 lag med skjermnett i henhold til kravene. Den kan fullføre klassifiseringsoperasjonene for ulike partikkelstørrelser på én gang, uten behov for flere screeninger, noe som forenkler produksjonsprosessen betydelig.
- ④ Bred tilpasningsevne: Kan håndtere ulike former for materialer som pulver, granulat og blokker. Den kan oppfylle ulike driftskrav som dehydrering, fjerning av urenheter og klassifisering, og har et sterkt bruksområde.
(2) Sirkulær vibrerende skjerm
● Strukturelle detaljer:Den strukturelle utformingen av den sirkulære vibrerende skjermen fokuserer mer på stabilitet og holdbarhet. De grunnleggende strukturelle detaljene er som følger:- ① Fundamentstruktur: Sideplatene og de ytre beskyttelsesplatene er laget av Q245R beholderplater med lav-legering og høy-styrke. Hele platen er laget uten skjøting, og flathetsfeilen per kvadratmeter overstiger ikke 1 mm. Forsterkningsplatene, beskyttelsesplatene og sideplatene er sikkert festet med nagler med høy-styrke, og eliminerer fullstendig deformasjon og sprekker forårsaket av sveisespenninger.
- ② Nøkkelkomponenter: Bjelken er laget av sømløse rør av lavt-karbonlegert stål. Etter sveising gjennomgår den en total varmebehandling for å fjerne stress. Den nedre bjelken er belagt med NM500 slitebestandige-stålplater, som er motstandsdyktige mot erosjon og slitasje. Eksitereren er utstyrt med importerte vibrasjonsmaskineri-spesifikke lagre, som muliggjør fleksibel justering av amplituden, og er også utstyrt med en intelligent temperaturovervåkingsenhet og fler-automatisk smøresystem, som kan overvåke lagertemperaturen i sanntid og oppnå tidsbestemt og kvantitativ oljetilførsel.
- ③ Hjelpesystem: Det brukes en 60Si2Mn materiale støtdempende fjær-, med høy belastnings-bæreevne og god støtdempende effekt, og en levetid på ikke mindre enn 10 000 timer. Transmisjonsenhetene (i endene og i midten) er alle utstyrt med metallbeskyttelsesdeksler, som ikke bare sikrer sikkerheten til operatørene, men også forhindrer at overføringsakselen blir slitt av materialene, og dermed forlenger levetiden til komponentene.
- ● Kjernefordeler:
- ① Høy silingsnøyaktighet: Den flerdimensjonale vibrasjonen gjør at materialene kan rulle og spre seg helt på siloverflaten, noe som gjør at fine partikler mindre sannsynlig blir blokkert av større partikler, noe som gjør at de kan passere gjennom silhullene mer nøyaktig. Dette er egnet for høy-klassifiseringskrav for fine partikler (som 0.1 - 10mm).
- ② Mindre sannsynlighet for å tette skjermen: Den sirkulære vibrasjonsbanen til materialene har en liten "gnidningseffekt", som effektivt kan spre sterkt klebende, lett agglomererte eller høy- fuktighetsmaterialer, noe som reduserer sannsynligheten for tilstopping av silhullet og minimerer nedetiden for rengjøring.
- ③ Kompakt struktur: Sammenlignet med lineære vibrerende skjermer, kroppen tilSirkulær vibrerende skjermer mindre og tar mindre plass, noe som gjør den spesielt egnet for produksjonssteder med begrenset plass og kompakte oppsett.
- ④ Stabil drift: Den høye-strukturelle designen kombinert med intelligente smøre- og vibrasjonsreduksjonssystemer resulterer i lavere støynivå og mer stabil vibrasjon gjennom hele maskinen. Levetiden til lagrene og hele maskinen er lengre, og forekomsten av feil er lavere.
Forskjeller mellom skjermplate og nøkkelkomponenter
(1) Lineær vibrerende skjerm
- ● Skjermplatetilpasning:Silplatene til den lineære vibrerende skjermen er hovedsakelig av en generalisert type. De støtter valg av forskjellige materialer (som vanlige stålplater, manganstål) og hulldiametre basert på materialenes egenskaper. Installasjonen og demonteringen er praktisk, og erstatningskostnaden er lav.
- ● Komponentfunksjoner:Transmisjonen og støttestrukturen er relativt forenklet. Det er ingen kompleks beskyttelses- og overvåkingsdesign. Komponentutvalget fokuserer på "holdbarhet + allsidighet", som oppfyller de grunnleggende kravene for stor-kontinuerlig produksjon.
(2) Sirkulær vibrerende skjerm
- ● Skjermplatekonfigurasjon:Skjermplatene til den sirkulære vibrerende skjermen er designet med en spesialisert lagdelt struktur, egnet for forskjellige skjermingskrav:
- ① Øvre skjermplate: Den bruker siktplater av manganstål (vanligvis med et 130 mm skjermhull), som er støtbestandige- og har høy sikthastighet, med en levetid på opptil 10-12 måneder, egnet for å fange opp store urenheter og foreløpig klassifisering.
- ② Nedre skjermplate: Den bruker runde stålsveisede skjermplater (vanligvis med et 50 mm skjermhull), med høy åpningshastighet og sterk slitestyrke, med en levetid på 6-8 måneder, egnet for finklassifisering og materialrensing.
- ● Komponentfordeler:
- ① Exciter: Foringsrøret er presisjonsstøpt fra Q400-18 kulefrest støpejern, og gjennomgår aldringsbehandling for å eliminere indre stress; hovedakselen er laget av 40Cr-materiale, og er maskinert og deretter bråkjølt etter grov bearbeiding, noe som sikrer omfattende mekaniske egenskaper; hver exciter testes på en dedikert testbenk før den forlater fabrikken, og kun de med kvalifiserte ytelsesindikatorer kan monteres.
- ② Beskyttende ytelse: Stålstrukturen til skjermkroppen er behandlet med kuleblåsing, og oppnår en overflatefinish i Sa2.5-graden, og er deretter belagt med flere lag med beskyttende slitebestandig-primer, med sterke anti-korrosjons- og anti-egenskaper; sideplatene og bakplatene er forsterket for design, i stand til å motstå støt fra store materialer, og har mindre sannsynlighet for å deformeres eller sprekke.
Anvendelsesomfang og søknadsscenarier
(1) Lineær vibrerende skjerm
- ● Gjeldende bransjer:Gruvedrift, metallurgi, kull, kraft, byggematerialer, korn, osv., industrier som krever stor-skalaklassifisering. Den er spesielt egnet for scenarier som involverer grov og middels partikkelseparasjon.
- ● Søknader:
- Gruveindustri: Gradering av granitt, kalkstein, etc. for malm, gir kvalifiserte råvarer for påfølgende knuseoperasjoner;
- Kullindustri: av-smussing og sortering av råkull, separering av kullklumper fra kullgang, forbedring av kullkvalitet;
- Byggematerialeindustri: Rengjøring og sortering av sand og grus, egnet for betongtilslagsproduksjon, sikrer jevn partikkelstørrelse på tilslag;
- Kornindustri: Fjerning av urenheter fra hvete, mais, etc., siling ut kvalifiserte kornpartikler.
(2) Sirkulær vibrerende skjerm
- ● Gjeldende bransjer:Metallurgi, steinbrudd, kullforedling, malmforedling, energi, kraft, kjemisk industri, byggematerialer osv. Den er spesielt egnet for finklassifisering og håndtering av komplekse materialer.
- ● Søknader:
- Malmfornyelse: Klassifisering av finpartikkelstørrelse og rensing av mineraler som gull og kobber for å øke mineralutvinningshastigheten;
- Kullbehandling: Finklassifisering og fjerning av urenheter av høy-kvalitetskull, som oppfyller de strenge kravene til kjemisk industri og kraftindustri for kullpartikkelstørrelse;
- Byggematerialeindustrien: Fin klassifisering av betongtilslag for å sikre stabiliteten til byggematerialekvaliteten;
- Kjemisk industri: Fjerning av urenheter fra granulære kjemiske råvarer, fjerning av fine urenheter for å forbedre råvarens renhet.
Veiledning for valgbeslutning
(1) Materialegenskaper Dimensjon
- ● Partikkelstørrelsesområde:Håndtering av grove til middels- partikler (som 10–50 mm), med et stort partikkelstørrelsesområde → Velg en lineær vibrerende skjerm; Håndtering av fine partikler (som 0,1-10 mm), med et smalt partikkelstørrelsesområde → Velg sirkulær vibrerende skjerm.
- ● Materialform:Fluiditet av pulveraktige, granulære eller blokklignende-materialer → Begge kan brukes; Materialer med sterk klebeevne, utsatt for agglomerering og høyt fuktighetsinnhold → Foretrekk sirkulær vibrerende skjerm (mindre sannsynlighet for å tette skjermen).
- ● Slitasjemotstand:Sterke sliteegenskaper til materialer (som kvartssand, basalt) → Velg sirkulær vibrerende skjerm (mer passende slitasjebestandige komponenter, lengre levetid).
(2) Produksjonsbehovsdimensjon
- ● Behandlingskapasitet:Stor-produksjon over 1000 tonn i timen, kontinuerlig drift → Velg lineær vibrerende skjerm; Liten-batchproduksjon, intermitterende drift → Velg sirkulær vibrerende skjerm.
- ● Screeningspresisjon:Krever vanligvis kun grov separasjon → Lineær vibrerende skjerm; Ekstremt høye krav til partikkelstørrelsesnøyaktighet (som i mineralbearbeiding, kjemisk industri) → Velg sirkulær vibrasjonssikt.
- ● Nettstedsbegrensninger:Lite produksjonssted, kompakt layout → Velg sirkulær vibrerende skjerm (kompakt struktur, sparer plass); Tilstrekkelig sted, ingen plassbegrensninger → Begge kan brukes.
(3) Andre nøkkelfaktorer
- ● Vedlikeholdskostnader:Forsøker lav-drift, reduserer nedetid → Velg en lineær vibrerende skjerm (enkel struktur, praktisk vedlikehold, lav komponentutskiftingskostnad).
- ● Utstyrets levetid:Lang-varig drift med høy-intensitet, tøffe arbeidsforhold (som høy slitasje, høy støt) → Velg sirkulær vibrerende skjerm (struktur med høy-styrke + slitasjebestandige-komponenter, lengre levetid).
- ● Investeringsbudsjett:Høyt produksjonsvolum, lave presisjonskrav → Lineær vibrerende skjerm har høyere kostnadsytelse; Lavt produksjonsvolum, høye presisjonskrav → Sirkulær vibrerende skjerm er mer egnet (selv om den opprinnelige investeringen er litt høyere, er de langsiktige-driftskostnadene lavere).
Kjerneforskjellen mellom den lineære vibrerende skjermen og den sirkulære vibrerende skjermen ligger i forskjellen på deres posisjonering: "effektiv masseproduksjon" versus "nøyaktig og stabil drift":
- Den lineære vibrerende skjermen fokuserer på "stor prosesseringskapasitet, høy effektivitet og enkelt vedlikehold", og er "effektivitetslederen" for stor-grov og mellomstor partikkelstørrelsesklassifisering i bransjer som gruvedrift, kull og byggematerialer, og oppfyller de store-produksjonsbehovene til disse sektorene;
- Den sirkulære vibrerende skjermen legger vekt på "høy silingsnøyaktighet, mindre tilstopping av silnettet og holdbar struktur", og er "kvalitetslederen" for presis klassifisering og håndtering av komplekse materialer, egnet for scenarier som mineralforedling, kjemisk industri og fine byggematerialer hvor produktpresisjon er svært etterspurt.
Når du velger, er det ingen grunn til å bekymre deg for "hvilken er bedre", nøkkelen ligger i "hvilken er best egnet".
Hvis du fortsatt er i tvil når du velger mellomSirkulære vibrerende skjermerog lineære vibrerende siltyper, kan du kontakte oss for å skreddersy en silløsning basert på dine behov. I tilfelle det er nødvendig, utfør materialprøvescreening for å verifisere rasjonaliteten i utvalget. Å velge riktig og passende vibrerende skjerm kan ikke bare øke produksjonseffektiviteten, redusere drifts- og vedlikeholdskostnader, men kan også sikre stabiliteten til produktkvaliteten og styrke hele produksjonslinjen.
