Wobblerknuseren er et av de viktige utstyret i det kull-fyrte kjelesystemet og kullvalgsystemet til kullgruver. Det er mye brukt i metallurgi, kjemisk industri, byggematerialer og kullsystemer, og er svært favorisert og berømmet. Siloverflaten til wobblerknuseren er sammensatt av flere parallelt anordnede silsjakter med silskiver installert på dem. Silakslene roterer gjennom tannhjul eller tannhjul, og deres rotasjonsretning er den samme som materialstrømningsretningen. For å løsne materiallaget på skjermen for lettere sikting, kan formen på siktskiven være eksentrisk eller ha en uregelmessig form. For å forhindre at materialet setter seg fast på skjermakselen, er det gitt elektriske og mekaniske overbelastningsbeskyttelsesfunksjoner.
Hvordan fungerer Wobbler Crusher?
Siden silakslene er anordnet i forskjellige arbeidsvinkler, er hastigheten på materialet raskere når det kjører i en høyere arbeidsvinkel; og den er tregere når den kjører i lavere arbeidsvinkel. Når materialene med disse to forskjellige hastighetene konvergerer i en bestemt posisjon på siloverflaten, begynner de å bevege seg aksialt. Siloverflaten kan jevnt fordele materiallaget, noe som effektivt forbedrer sikteeffektiviteten.
Wobbler Crusher Core Components
Selskapet vårt har dyktige tekniske arbeidere og et perfekt kvalitetsstyringssystem, for å sikre høy kvalitet på kjernekomponentene til rulleskjermen, for å gi en garanti for høy-drift av produktet.

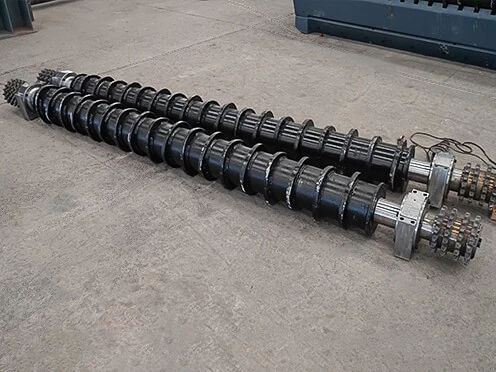

Skjermakselmontering
Skjermakselsammenstillingen er sammensatt av motor + reduksjon, skjermaksel, skjermskive, flatnøkkel, låsemutter, kobling, lagersete og lagersetetilbehør. Drivmotoren er koblet til reduksjons- og silakselen gjennom koblingen.
Utformingen av skjermakselen er rimelig og sikker, noe som effektivt kan unngå fenomenet bøying og brudd på rulleakselen.
Når en gruppe skjermskaft svikter, kan materialet fortsette å bevege seg fremover under trykk fra forrige skjermaksel, og skjermingen kan fungere som vanlig. Silaksellagersetet er installert på utsiden av silkassesideplaten for enkel demontering.

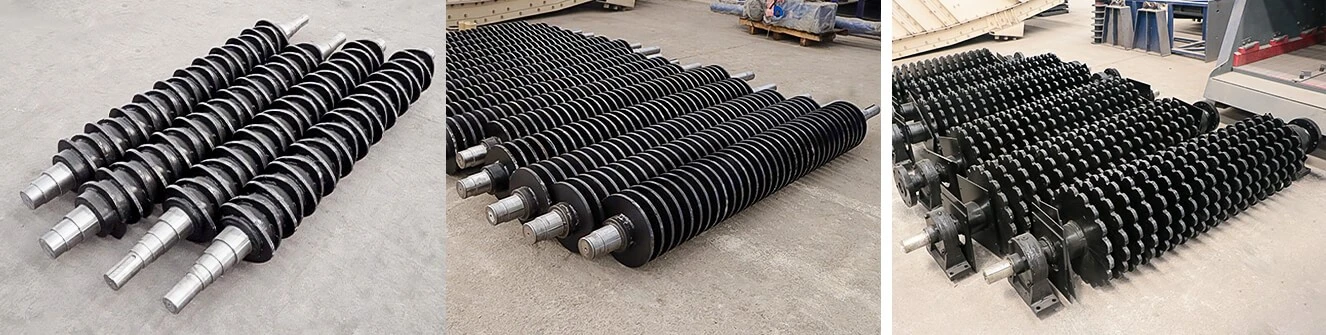

Skjermplate
Skjermskiven er laget ved å støpe et-slitasjebestandig mangan-kromlegert stål som helhet, som har utmerket slitestyrke. Den tåler støt og slitasje fra store deler av materialer og vil ikke gjennomgå noen deformasjon eller brudd.
Silplaten er utformet som en parabolsk silplateform og er avrundet for å eliminere skarpe hjørner, og minimerer rotasjonsmotstanden til silplaten.
Den parabolske silskiven kan maksimere rullesilskivens forstyrrelsesevne på materialstrømmen og forbedre silhastigheten.
Wobbler CrusherDetaljer

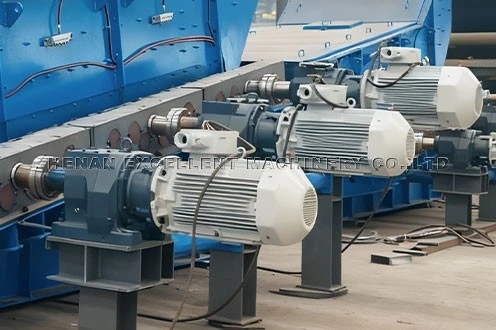

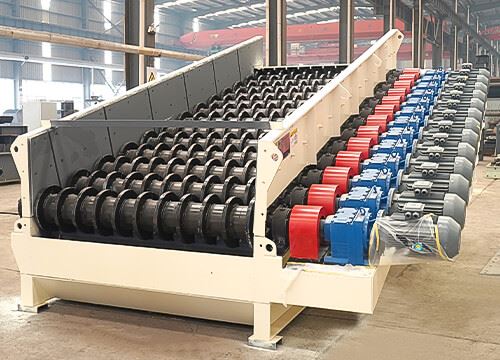

Drive-enhet
Den bruker enkelt-akse enkelt-motordrift eller flerakset kjedekombinasjonsmodus, rimelig kraftkonfigurasjon og skjermoverflatestruktur for å jevnt fordele materialbelastningen i skjermen og sikre jevn drift.
Designstrukturen til drivenheten er enkel, enkel å installere og demontere, og den tilkoblede skjermakselen flyttes ikke ved demontering.
Kjøreenheten er kompakt i størrelse, lett i vekt, lang levetid og lave vedlikeholdskostnader.
Skjermplate
Rullesilskiven er arrangert i et vekslende mønster, noe som gjør designet mer fornuftig og motstandsdyktig mot støt. Det vil ikke være noen deformasjon eller brudd i det hele tatt.
Den parabolsk-formede skjermplaten er godt-designet, med høy monteringsnøyaktighet. Det kan øke screeningshastigheten og forbedre screeningsnøyaktigheten. Den har utmerket slitestyrke og lang levetid.

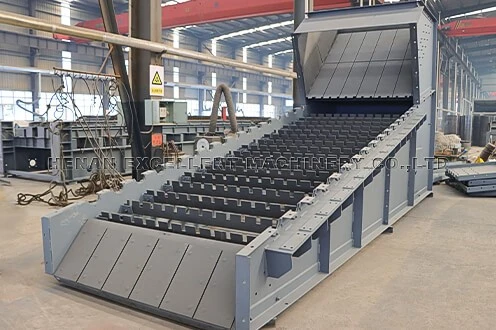

Skjermboks
Hoveddelen av wobblerknuseren er sveiset med lav-legert høy-fast konstruksjonsstål. Alle skjermakselenheter er festet til maskinkroppen gjennom koblingsbolter. Slitasjebestandige foringsplater er installert på siden av maskinkroppen for å unngå direkte kontakt mellom materialer og esken, noe som i stor grad forlenger levetiden til utstyret. Og den slitasjebestandige foringsplaten og skjermboksen er koblet sammen med bolter, som er enkle å bytte.

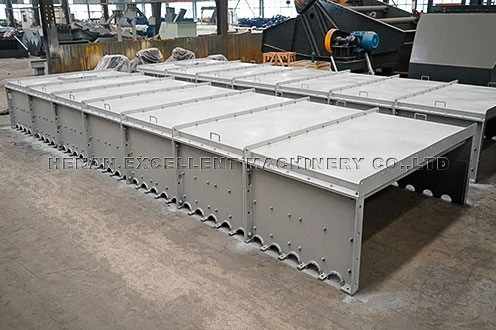

Beskyttende boliger
Beskyttelseshuset til wobblerknuseren er sveiset med NM500 slitebestandig-legert stålplate, sprayet med anti-rust og anti-korrosjonsmaling, og koblet til beholderen og utløpshuset foran og bak.
Den generelle forseglingen av skjermboksen kan effektivt forhindre støvforurensning, redusere påvirkningen på miljøet og oppfylle kravene til grønn konstruksjon.
Beskyttelseshuset er utstyrt med et observasjonsvindu for å lette observasjonen av maskinens drift.
Slitasjebestandig-fôrplate
Den slitasjebestandige foringsplaten er laget av legeringsmateriale, og hele produksjonsprosessen tar i bruk sveising, varmebehandling, maskinering og annen produksjon av samlebånd, som har lang levetid og sterk slitestyrke, seighet og slagfasthet.
Innsiden av silkassen og kontaktflaten mellom styresporet og materialet er utstyrt med slitasjebestandige foringsplater, som kan beskytte silkassen og øke levetiden til styresporet. Foringsplaten er festet sammen med moderplaten med bolter, og erstatningen er praktisk.

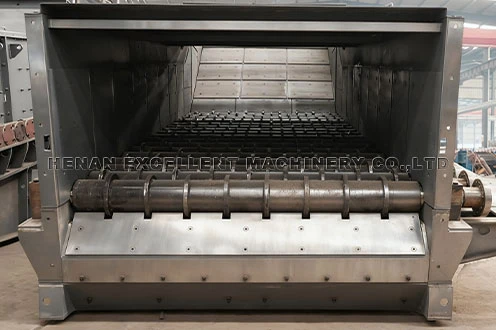

Selvrensende-enhet
Den selv-rensende enheten til skjermskaftet er laget av-slitasjebestandig stål og er utstyrt med en skjærekant som er skråstilt mot den nedre delen av skjermskaftet. Noe fibrøst rusk og klebrige materialer festet til skjermen blir automatisk renset av rengjøringsenheten for å løse blokkeringen av skjermens overflate.
Wobbler CrusherFunksjoner
Den bruker en rullende silmetode i stedet for vibrasjon. Utstyret har liten innvirkning på fundamentets dynamiske belastning og gir lavere støy under drift.
Den er spesielt egnet for siling av våte og klebrige materialer (som byggeavfall som inneholder jord, og slamsteinblandinger). Den roterende siktakselen og siktskiven kan effektivt forhindre materialadhesjon og blokkering av silhull, noe som er en betydelig fordel sammenlignet med tradisjonelle vibrerende sikter.
Vedtar hovedsakelig kjededrift og modulær design. Strukturen er relativt enkel, noe som gjør det enkelt å vedlikeholde og erstatte komponenter. Noen modeller er utstyrt med rengjøringsenheter, som automatisk kan rengjøre skjermens overflate.
Utstyret kan utformes med en fullstendig forseglet struktur, som effektivt forhindrer at støv renner ut under skjermingsprosessen og oppfyller miljøvernkrav.
Den kan fleksibelt justere rotasjonshastigheten til siktakselen (for eksempel ved å bruke en motor med variabel frekvens), formen på skjermskiven og den aksiale avstanden i henhold til materialegenskapene (partikkelstørrelse, fuktighetsinnhold) og krav til behandlingsvolum, for å tilpasse seg ulike arbeidsforhold. Behandlingskapasitetsområdet er bredt, fra flere hundre tonn i timen til flere tusen tonn i timen.
Kontakt oss for best pris
Send inn dine krav og snakk med en av våre tekniske ingeniører om prosjektet ditt.
Wobbler CrusherLast ned brosjyre
Hvorfor velge Wobbler Crusher?
wobbler crusher VS konvensjonelle sikter, har følgende fordeler.
Wobbler-knusers klart utklasser konvensjonelle sikter, spesielt når det gjelder vanskelig siktbare, våte, klebrige bulkmaterialer, er fôring og sikting klart utklasset til konvensjonelle sikter, som ofte viser baking og kleber med disse materialene.
Wobblerknusere fungerer med lavt energiforbruk og lave profilkrav, og uten vibrasjoner, støy eller overførte påkjenninger, noe som gjør dem ideelle for både stasjonære og bærbare bruksområder.
Sammenlignet med den tradisjonelle skjermen som bruker vibrasjon til å skille materialer, vibrerer ikke wobblerknuseren, utstyret er relativt sterkt, krever ikke hyppig vedlikehold og overhaling, og utstyrets totale levetid er lengre.
wobblerknusere er selv-rensende og designet for å motstå tilstopping og redusere blending. De har også et automatisk smøresystem og en jog reverse-funksjon for raskt og enkelt å løse enhver blokkeringssituasjon.
Wobblerknuser kan mates av en forklemater eller direkte via lastebiler eller lastere. Det kreves ikke annet utstyr for å hjelpe fôringen, noe som reduserer kostnadene for sivil konstruksjon og utstyr.
EXCT produksjonsanlegg
Et mekanisk produkt av høy kvalitet, må ha utmerket verktøyutstyr. For å sikre nøyaktigheten og møte behovene til store bestillinger. Henan Excellent Machinery Co., Ltd eier 140 sett med profesjonelt utstyr, inkludert fem-akse Gantry Machining-senter, CNC bore- og fresemaskinsenter, vertikalt bearbeidingssenter, vertikalt CNC-bearbeidingssenter, portalbearbeidingssenter, laserskjæremaskin, laserrørsskjæremaskin, horisontal maskin for laser, Senter, etc. Avansert prosess- og produksjonsutstyr inkludert miljøsprøyterom og Heat Trea-utstyr og ultrastor overflatevarmebehandling.
EXCT Streng kvalitetskontroll
For tiden har EXCT fullstendig bestått ISO9001-2008 internasjonal kvalitetssystemsertifisering, komplett kvalitetssystem sørger for at fra produktutvikling og design, produksjon, innkjøp og forsyning til salgs- og serviceprosessen har vært effektiv kvalitetskontrollert.
EXCT har et strengt og dyktig inspeksjonsteam for å sikre suksess med produktkvalitetskontroll. Kvalitetsinspeksjonsavdelingen har en streng testprosess som går gjennom stadiene av råvareinnkjøp, produksjon og installasjon for å sikre at hvert utstyr som leveres til kundene er kvalifisert.
Wobbler Crusher Application
Byggeavfall
Gjørme og stein
Diverse avfall
Elvsand og grus
Ulike malmer
Koks og Kull
Wobbler CrusherSaker

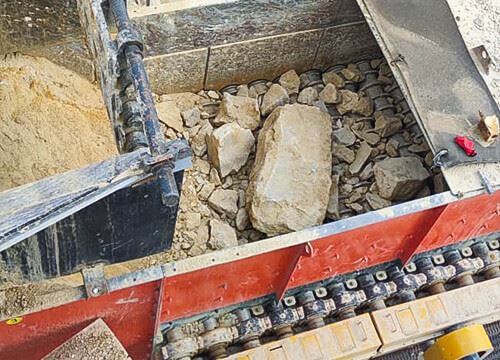

Wobbler-knusere er spesielt egnet for våte, klebrige materialer og fjerning av materialer med høye prosentandeler av leire. wobbler-knusere brukes i aggregat- og gruveapplikasjoner for å sortere løpe-av-gruvemateriale før primærknuseren.
Send inn dine krav og snakk med en av våre tekniske ingeniører om prosjektet ditt.
Få den mest passende produktløsningen og tilbudet gratis!!!
Wobbler CrusherGenerelle tekniske spesifikasjoner
EXCT wobblerknuser er tilpasset for hvert bruksmateriale for å gi den beste konfigurasjonen og oppfylle alle dine krav. Konfigurasjonsinformasjon er typiske verdier for referanse. Ta kontakt med våre tekniske ingeniører for mer hjelp med valg av utstyr.
| Modell | Skjermbredde (Mm) | Kontrollert akse/base | Gradert partikkelstørrelse (Mm) | Drivkraft (Kw) | Håndteringskapasitet (T/H) |
| GZS1208 | 1200 | 8 | 10-100 | 15 | 150-300 |
| GZS1412 | 1 400 | 12 | 10-100 | 2x 15 | 200-500 |
| GZS1618 | 1600 | 18 | 10-100 | 3x 18.5 | 400-800 |
| GZS1824 | 1 800 | 24 | 10-100 | 4×22 | 600- 1000 |
| GZS2024 | 2000 | 24 | 10-100 | 4×30 | 800-1200 |
| GZS2430 | 2400 | 30 | 10-100 | 5×37 | 1000-1800 |
Note:Antall ruller kan tilpasses etter kundens krav.
Wobbler CrusherUtvalgsinstruksjon
1. Hvilket materiale som skal screenes: ____________
2. Håndteringskapasitet: __________ (t/t)
3. Materialtetthet:___________(t/m3)
4.Maks. granulatstørrelse på fôringsmaterialet: ______mm
5.Hva er prosentandelen av maksimalt materiale i det totale fôrmaterialet? _________%
6.Hva er størrelsen på skjermhullet på rulleskjermen?__________(mm)
7.Er det noen krav til arrangementet av rulleskjermen? Er den vannrett eller skråstilt?
8.Hvilken type utstyr vil mate materialet inn i rulleskjermen?
9.Hvilken type utstyr vil motta materialet fra rulleskjermen?
10. Fungerer wobblerknuseren alene eller sammen med annet utstyr for å danne et system? Hvis du danner et system, vennligst oppgi flytskjemaet eller layouttegningen av hele systemet som våre ingeniører kan referere til.
Wobbler Crusher Reservedeler
Dupleks rullekjede
Skjermakselmontering
Peiling
Wobbler Crusher Service
Gjennomførbarhetsrapport for prosjekt
Områdedesign og planlegging
Modellvalg og forslag
Beregning av modellvalg
3D-modellering og tegninger
Sivil design
Installasjon og igangkjøring
Fjerndiagnose
Opplæringstjeneste
Vedlikeholdsplan
