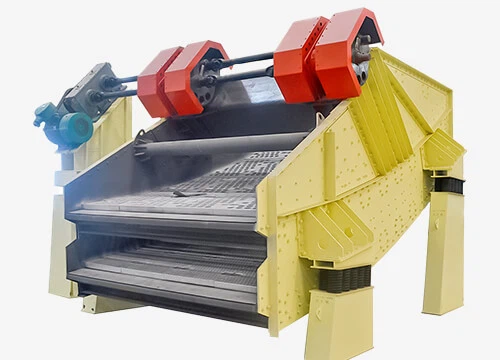

EXCT Banana Style Screens bruker vår uavhengig utviklede og produserte ZYQX-serie med høy-effektiv gir-drevet, olje-smurt boks-vibrator. Denne vibratoren gir kraftig vibrasjon som er tilstrekkelig til å bryte overflatespenningen til kullslurryen, og sikrer utmerket sikteeffektivitet og anti-tilstoppingsevne selv ved prosessering av klebrig, fin kullslurry.

Å velge våre Banana Style Screens betyr lavere produktfuktighet, høyere mediagjenopprettingshastigheter, imponerende prosesseringskapasitet og ekstremt lave vedlikeholdskostnader på grunn av dets stabile og pålitelige utstyr.

Hvordan fungerer skjermer i bananstil?

Banana Style Screens bruker skjermdekk med flere- skråninger, som har høy håndteringskapasitet og høy skjermingseffektivitet.

Banana Style Screens består av flere seksjoner av sildekket, og helningsvinkelen til sildekket avtar gradvis fra mateenden til utløpsenden.

Når Banana Style Screens operasjon, mating endeskjermen overflaten på grunn av den større vinkelen, materialet inn i skjermen overflaten med en stor akselerasjon raskt fremover og rask stratifisering, materialer mindre enn skjermen hullene er i full kontakt med skjermen overflaten og glatt gjennom skjermen.

Vinkelen på skjermoverflaten ved utløpsenden er skånsom, og materialbevegelseshastigheten reduseres gradvis, slik at de gjenværende materialene som er mindre enn skjermhullet kan passere gjennom skjermen, noe som forbedrer sikteeffektiviteten betraktelig.

Bananstil-skjermene kan oppfylle spesifikke applikasjonskrav ved å endre helningsvinkelen til skjermdekket med flere-hellinger. Vinkelen på skjermdekket med flere-hellinger bestemmer kjørehastigheten til materialet på skjermdekket og håndteringskapasiteten til skjermer i bananstil.

Skjermer i bananstilDetaljer

Drive-enhet

Motoren driver vibrasjonsgeneratoren til å rotere gjennom den lille remskiven, k-remmen, den store remskiven og endelagersetet, og får derved silmaskinen til å produsere lineær bevegelse. Frekvensen på Banana Style-skjermene kan enkelt justeres ved å skifte ut motorskiven, for å tilpasse seg sorteringen og avvannings- og demedieringsoperasjonen av materialer under forskjellige arbeidsforhold. Denne overføringsmetoden har stort overføringsmoment, god overføringseffekt, lang levetid og kan oppnå lang-kontinuerlig og pålitelig drift.

Vibrasjonseksiterer

Vibrasjonsgeneratoren bruker ZYQX-serien med høy-effektiv gir-drevet tynn oljesmurt boks-type vibrasjonsgenerator som er uavhengig utviklet og produsert av oss selv. Den er utstyrt med importerte spesiallagre for vibrasjonsmaskineri med stor klaring fra SKF. Den spesialdesignede spesielle tetningsstrukturen til akselenden kan sikre at støv eller andre fremmedlegemer ikke kan komme inn på innsiden av vibrasjonsgeneratoren. Det eksentriske dreiemomentet til det eksentriske hjulet for vibrasjonsgenerator kan justeres for å møte de forskjellige amplitudekravene til utstyret for materialer.

Vibrasjon Exciter Base Beam

Banana Style Screens bjelke er en rektangulær hul struktur med høy stivhet og lav vekt, og eliminerer fullstendig skjøting i vertikal retning. Denne strukturelle designen har en høy sikkerhetsfaktor og er egnet for komplekse arbeidsforhold. Basestrålen til vibrasjonsgeneratoren spiller en viktig rolle i driften av Banana Style Screens. Den har en boks-formet tverrsnittsdesign og er utstyrt med forsterkede plater, som har høy stivhet og lett i vekt. Den spesielle utformingen av den forsterkede flensen kan effektivt forbedre styrken til Banana Style Screens.

Skjermkropp

Sideplaten på rammen er laget av høykvalitets lavlegering og høystyrke strukturell stålplate. Laserskjæremaskinen med høy presisjon brukes til å fullføre matingen og boringen av hele stålplaten på en gang, uten skjøting, og utseendet er jevnt og vakkert. I området hvor kraften til sideplaten er stor, er forsterkningsplaten, beskyttelsesplaten og forsterkningsvinkelstålet rimelig arrangert for å effektivt øke styrken til sideplaten, slik at belastningen på sideplaten fordeles jevnt, for å forhindre elastisk deformasjon.

Skjermplate

Skjermplaten er laget av utenlandsk avansert teknologi, modulær design, høy grad av universalitet, og skjermplaten kan være fullstendig utskiftbar mellom ulike modeller. Den er festet med polyuretanspor, enkel å installere og demontere. De to sidene av skjermplaten er montert med polyuretan-sidestang og polyuretan-kile, som kan fikse skjermplaten, effektivt hindre materialet i å slite på skjermmaskinens sideplate, og forlenge levetiden til skjermrammen.

Dempende enhet

Skjerm bruker stål sylindrisk spiral kompresjonsfjær støtdemping, ved hjelp av spesielle parametere design, stor bæreevne, lang levetid, utmerket støtdempende effekt.

Skjermer i bananstilFunksjoner

01/ Robust og holdbar, doblet levetid

Skjermboksen har sterk slitestyrke og lav belastning, noe som forlenger utstyrets levetid betydelig.

02/ Modulær design for raskt vedlikehold

Den modulære designen og reservedeler sikrer rask og enkel utskifting av reservedeler, reduserer vedlikeholdsstans og senker driftskostnadene.

03/ Super-sterk ramme, ustoppelig

Den mest robuste og torsjonsbestandige-rammen tåler komplekse og ekstreme driftsforhold. Sideveggene er konstruert av et enkelt stykke materiale, og rammen (sidevegger og tverrbjelker) er boltet og naglet, noe som eliminerer metallsvakheter og spenninger som kan forårsakes av sveising.

04/ Lett og tøff struktur, uten stress-

Den nedre tverrbjelken til skjermplaten bruker en rektangulær rørdesign; eksitasjonsbjelkens struktur er lett, høy-styrke og utmerket seighet. Etter-sveisevarmebehandling av hovedkomponenter eliminerer sveisebelastningen effektivt.

05/ Vitenskapelig design eliminerer resonans

Gjennom finite element-analyse er skjermstrukturen og vibrasjonsparametere optimalisert for å unngå egenfrekvenser på alle nivåer, redusere resonanseffekter og forlenge levetiden til hele maskinen.

06/ Effektiv eksitasjon, jevn drift

Vibratoren bruker en høy-spiralformet girkasse, som gir høy eksitasjonskraft, lavt støynivå, jevn drift og lang levetid. Den eksentriske vekten er plassert utenfor vibratorhuset, og muliggjør amplitudejustering ved å variere motvekten.

Send inn dine krav og snakk med en av våre tekniske ingeniører om prosjektet ditt.

Kontakt oss for best pris

Skjermer i bananstilLast ned brosjyre

Søknad og prosess for skjermer i bananstil

Prosesser:

Avvanningssiling

Fin våt screening

Sekundær screening

Tørrklassifisering

Finfjerning/avsliming

Tertiær screening

Våt screening

Utflodsscreening

Materiale:

Kull

Kopper

Sand

Cola

Bauksitt

Grus

Kullgang

Sjelden jord

Skifer

Brunkull

Gips

Slagg

Gull

Diamant

Produksjonsanlegg

Et mekanisk produkt av høy kvalitet, må ha utmerket verktøyutstyr. For å sikre nøyaktigheten og møte behovene til store bestillinger. Henan Excellent Machinery Co., Ltd eier 140 sett med profesjonelt utstyr, inkludert fem-akse Gantry Machining-senter, CNC bore- og fresemaskinsenter, vertikalt bearbeidingssenter, vertikalt CNC-bearbeidingssenter, portalbearbeidingssenter, laserskjæremaskin, laserrørsskjæremaskin, horisontal maskin for laser, Senter, etc. Avansert prosess- og produksjonsutstyr inkludert miljøsprøyterom og Heat Trea-utstyr og ultrastor overflatevarmebehandling.

Fem-akse Gantry Machining-senter

Vertikalt CNC maskineringssenter

CNC bore- og fresemaskinsenter

Vertikalt maskineringssenter

Laserrørskjæremaskin

Arbeidsstasjon for sveiserobot

Streng kvalitetskontroll

For tiden har EXCT fullstendig bestått ISO9001-2008 internasjonal kvalitetssystemsertifisering, komplett kvalitetssystem sørger for at fra produktutvikling og design, produksjon, innkjøp og forsyning til salgs- og serviceprosessen har vært effektiv kvalitetskontrollert.

EXCT har et strengt og dyktig inspeksjonsteam for å sikre suksess med produktkvalitetskontroll. Kvalitetsinspeksjonsavdelingen har en streng testprosess som går gjennom stadiene av råvareinnkjøp, produksjon og installasjon for å sikre at hvert utstyr som leveres til kundene er kvalifisert.

Kunde kvalitetskontroll

Tredjeparts-kvalitetsinspeksjon

Tredjeparts-kvalitetsinspeksjon

egen-inspeksjon

egen-inspeksjon

egen-inspeksjon

egen-inspeksjon

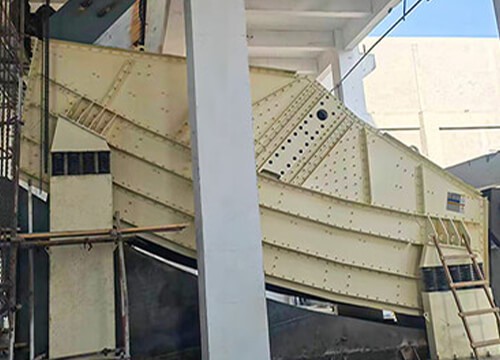

Skjermer i bananstilSaker

Send inn dine krav og snakk med en av våre tekniske ingeniører om prosjektet ditt.

Få den mest passende produktløsningen og tilbudet gratis!!!

Generelle tekniske spesifikasjoner

EXCT Banana Style Screens er tilpasset for hvert applikasjonsmateriale for å gi den beste konfigurasjonen og oppfylle alle dine krav. For flere konfigurasjoner, vennligst kontakt våre tekniske ingeniører.

Modell	Lag	Skjermspes W×L(m)	Skjermområde (㎡)	Fôringsstørrelse (mm)	Håndteringskapasitet (t/h)	Makt (Kw)
BMVS 1861	1	1.8×6.1	10.98	Mindre enn eller lik 400	50-100	22kw
BMVS 2461	1	2.4×6.1	14.64	Mindre enn eller lik 400	150-280	30Kw
BMVS 2473	1	2.4×7.3	17.52	Mindre enn eller lik 400	150-300	30Kw
BMVS 3061	1	3.0×6.1	18.3	Mindre enn eller lik 400	180-330	37Kw
BMVS 3073	1	3.0×7.3	21.9	Mindre enn eller lik 400	240-380	37Kw
BMVS 3661	1	3.6×6.1	21.96	Mindre enn eller lik 400	240-400	37Kw
BMVS 3673	1	3.6×7.3	26.28	Mindre enn eller lik 400	290-480	45 Kw
BMVS 2461	2	2.4×6.1	29.28	Øvre skjerm: Mindre enn eller lik 400 Nedre skjerm: Mindre enn eller lik 150	180-520	37Kw
BMVS 3061	2	3.0×6.1	36.6	Øvre skjerm: Mindre enn eller lik 400 Nedre skjerm: Mindre enn eller lik 150	250-800	55Kw
BMVS 3073	2	3.0×7.3	43.8	Øvre skjerm: Mindre enn eller lik 400 Nedre skjerm: Mindre enn eller lik 150	300-1000	55Kw
BMVS 3661	2	3.6×6.1	43.92	Øvre skjerm: Mindre enn eller lik 400 Nedre skjerm: Mindre enn eller lik 150	300-1000	55Kw
BMVS 3673	2	3.6×7.3	52.56	Øvre skjerm: Mindre enn eller lik 400 Nedre skjerm: Mindre enn eller lik 150	350-1200	75Kw

Utvalgsinstruksjon

1. Hvilket materiale som skal screenes: ______

2. Håndteringskapasitet:______t/t

3.Materialtetthet: ______t/m3

4.Maks. granulatstørrelse på fôringsmaterialet: ______mm

5. Lagnummer: ______

6. Maskestørrelse for hvert lag: ______mm

7. Partikkelfordelingsprosent:______
Vennligst sjekk følgende eksempel for å hjelpe deg å forstå det:
Hvis lagnummeret er to, er maskestørrelsen til hvert lag 50 mm og 25 mm, og etter at materialet er skjermet, vil tre forskjellige størrelser av materialer oppnås:

Stort materiale Større enn eller lik 50 mm; 25 mm Mindre enn eller lik mellommateriale < 50 mm; Lite materiale<25mm.

Vi ønsker å bekrefte følgende informasjon:
a. Prosentandelen av stort materiale i hele materialet:______%;
b. Prosentandelen av mellommateriale i hele materialet:______%;
c. Prosentandelen av lite materiale i hele materialet:______%;

8. Hvilket utstyr brukes til å mate materialet inn i Banana Style-skjermene :______

9. Hvilket utstyr brukes til å tømme materialet fra Banana Style-skjermene: ______

10.Fungerende strømforsyning: ______V ______HZ

11. Fungerer Banana Style Screens alene eller med annet utstyr for å danne et system? Hvis du danner et system, har du foreløpig design eller håndtegnet-skisse? Hvis du har, send den til vår ingeniør for referanse.
